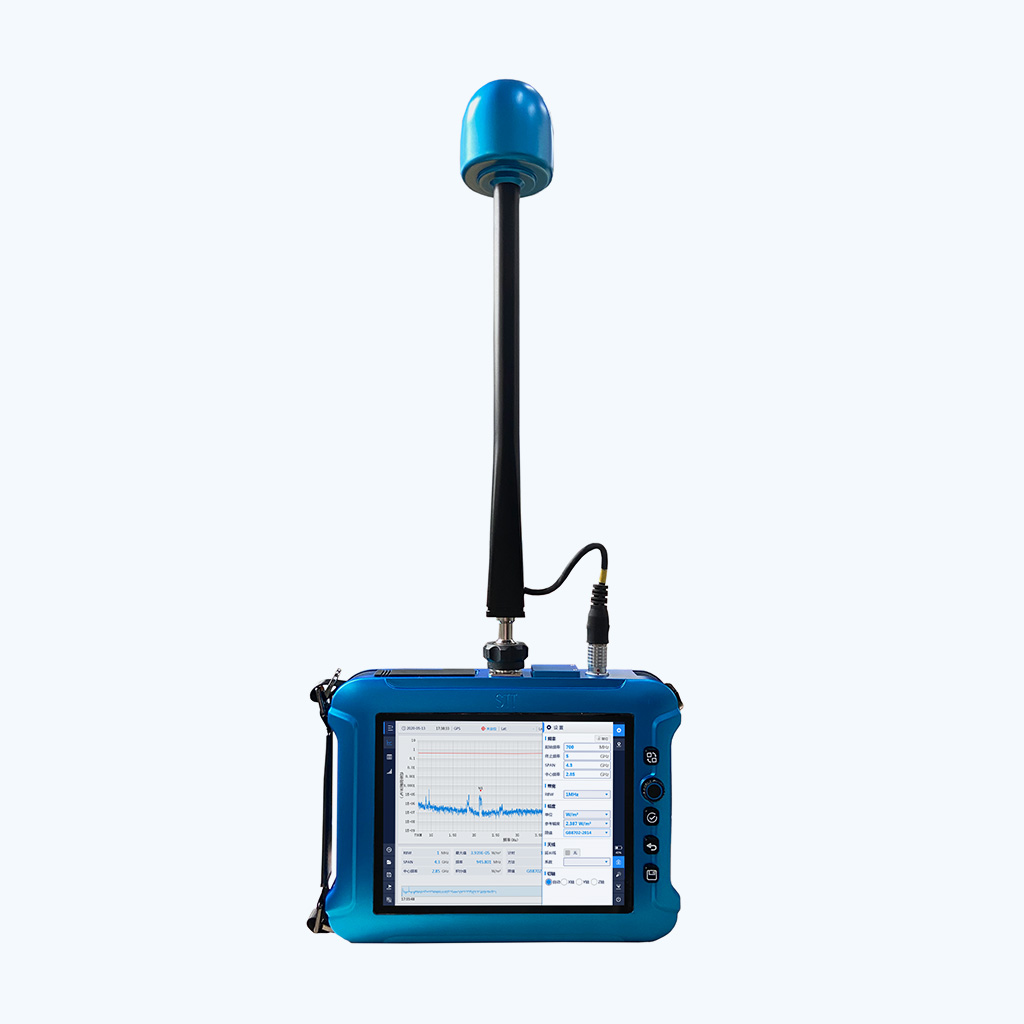

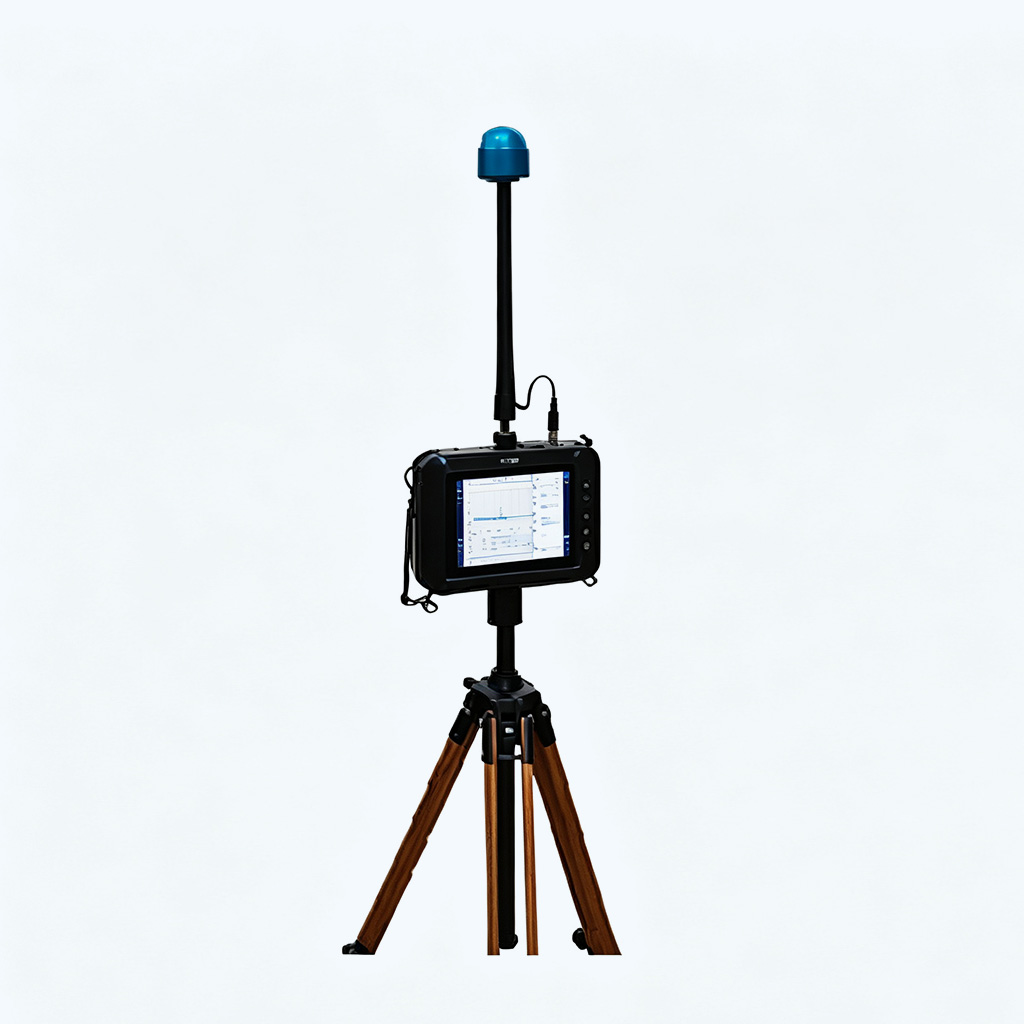

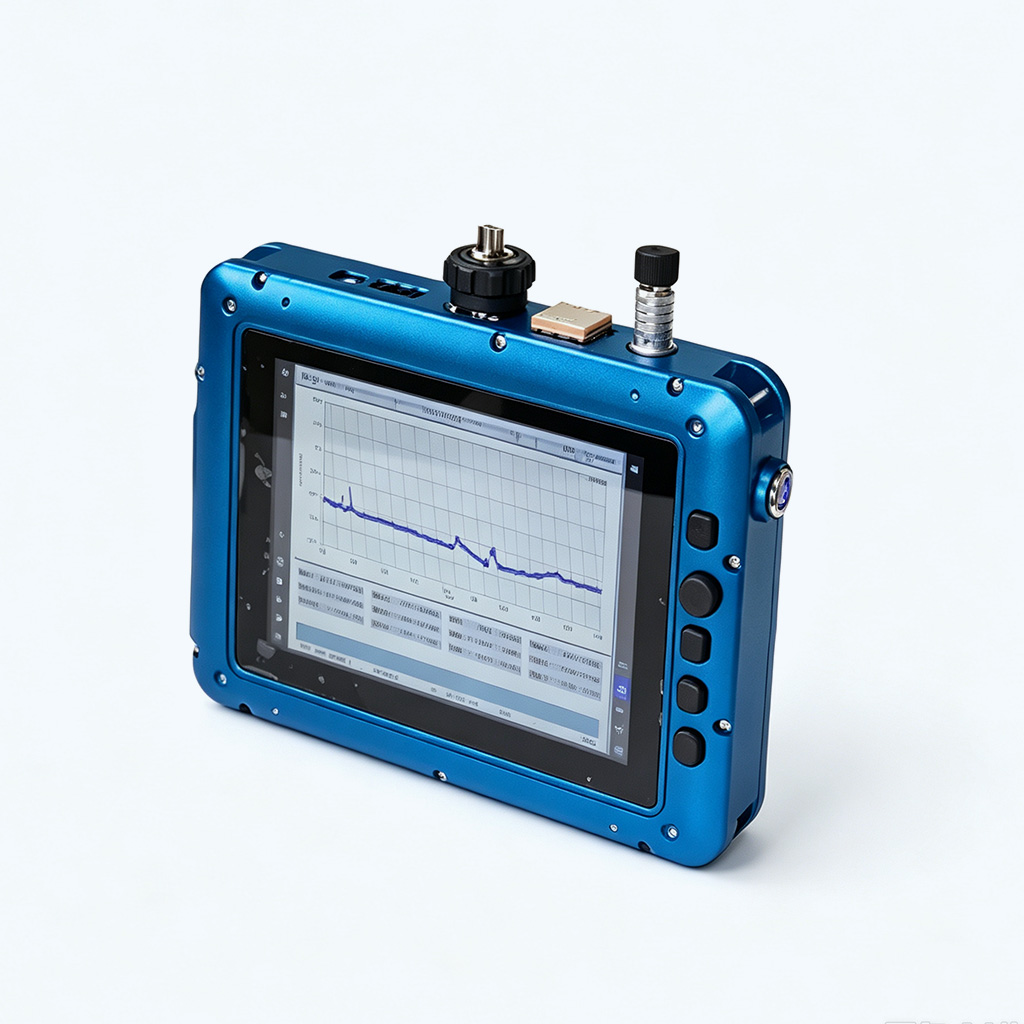

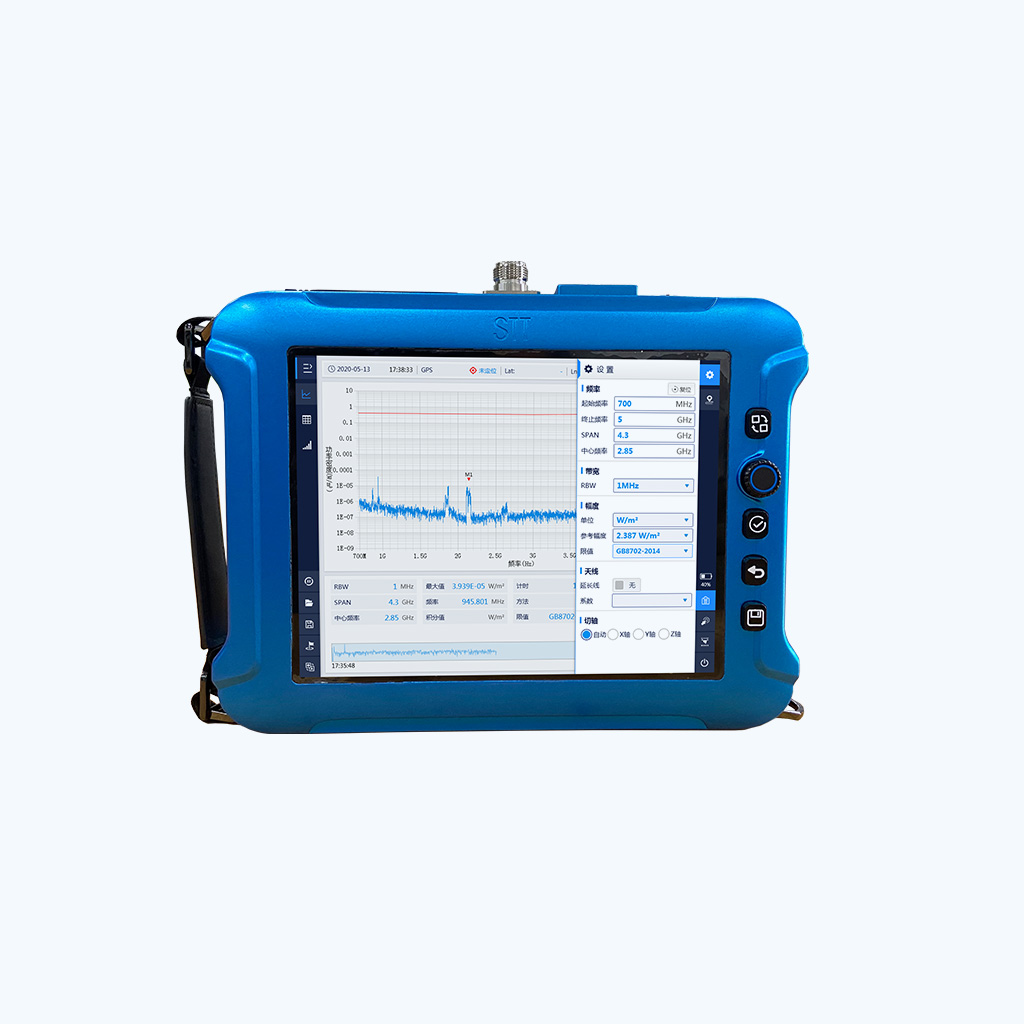

Monitor de radiación electromagnética con selectividad de frecuencia OS-4P para medición de RF y EMF.
El monitor de radiación electromagnética selectiva en frecuencia OS-4P proporciona mediciones precisas de la radiación electromagnética en diversos rangos de frecuencia, garantizando el cumplimiento de las normas de seguridad. Ideal para instituciones de investigación y aplicaciones industriales, este monitor permite a los usuarios evaluar con precisión los niveles de radiación, facilitando la toma de decisiones informadas en materia de protocolos de salud y seguridad.
Características
El monitor de radiación electromagnética con selección de frecuencia OS-4P es un producto innovador de plataforma intergeneracional. Basado en la medición con selección de frecuencia, puede conectarse a una sonda de medición de intensidad de campo integral. Ofrece un rendimiento y funciones de medición más avanzados, así como una garantía de calidad más fiable. Al mismo tiempo, el instrumento tiene una velocidad de medición más rápida, es más ligero y compacto, y se ajusta mejor a los requisitos del método de monitorización ambiental de radiación electromagnética para estaciones base de comunicaciones móviles 5G HJ1151-2020, proporcionando una mejor experiencia de usuario.
Descripción general
▪ Sonda selectiva de frecuencia innovadora, de tamaño pequeño y alta precisión, con posicionamiento espacial más preciso; ▪ Instrumento de medición selectiva de frecuencia con combinación de múltiples sondas para campos electromagnéticos de baja frecuencia (1 Hz-6 GHz), campos electromagnéticos de onda media y corta, y campos electromagnéticos de radiofrecuencia; ▪ Se puede conectar a una variedad de sondas de medición de intensidad de campo integrales de 1 Hz a 60 GHz; ▪ Equipado con un calibrador portátil de campo electromagnético de radiofrecuencia de 3,5 GHz; ▪ Pequeño y ligero, fácil de usar para mediciones in situ; ▪ Pantalla táctil profesional LCD a color de 8 pulgadas, teclas de acceso directo y otros diseños de apariencia y estructura para aplicaciones de medición portátiles en exteriores; ▪ Evaluación de seguridad de exposición a campos electromagnéticos de 1 Hz-6 GHz basada en los límites y métodos de la norma GB8702-2014; ▪ Cumple con precisión los requisitos técnicos del "Método de monitoreo ambiental de radiación electromagnética de estación base de comunicación móvil 5G" HJ1151-2020;
▪ Medición de selección de frecuencia integrada de estaciones base 5G, 4G, 3G y 2G de varios operadores de comunicaciones móviles y de radio y televisión, admite la integración de cualquier banda de frecuencia y admite la edición personalizada de listas de medición de selección de frecuencia;
▪ Solución de gestión de detección con "diseño de proceso completo", sistema de gestión inteligente de proceso completo (opcional), acceso sin interrupciones a la plataforma de gestión de monitoreo del entorno de radiación, soporte para la carga inalámbrica del espectro de datos de monitoreo e informes a la plataforma de gestión de monitoreo del entorno de radiación;
▪ Posicionamiento GPS integrado para facilitar la gestión del proceso de monitorización;
▪ Interfaz de software práctica, medición con un solo clic, guardado con un solo clic, optimización automática de la configuración de medición;
▪ Modos de datos como valor en tiempo real, valor promedio, valor máximo, curva de valor medido a lo largo del tiempo, intensidad de campo de frecuencia seleccionada, curva de espectro, etc.
▪ Mayor velocidad de medición, medición omnidireccional de banda completa de 30 MHz a 6 GHz ≤450 ms (@RBW=300 kHz);
▪ Ha superado la calibración metrológica del Instituto Nacional de Metrología de China, el Laboratorio de Tecnología de Telecomunicaciones de China y el Instituto de Metrología del Sur de China, y ha superado la prueba de compatibilidad electromagnética y la prueba de inmunidad a la radiación de campos electromagnéticos de radiofrecuencia.
Parámetros
▶ Parámetros generales
| Artículo | Especificación |
| Temperatura de funcionamiento | -10 ℃ ～ + 50 ℃ |
| humedad | ≤ 95% HR, sin condensación |
| peso | 2,7 kg, sin incluir antena ni cable de extensión. |
| Dimensiones (largo x ancho x alto) | 251 mm × 194 mm × 65 mm (incluida la cubierta de goma) |
| espectáculo | Pantalla IPS de alta definición, pantalla táctil capacitiva antiarañazos 8 pulgadas, 1024*768 píxeles |
| interfaz | Interfaz de datos de antena: control de antena USB fibra óptica Wi-Fi inalámbrico |
| Cable de extensión de datos RF | Longitud 1,8 metros, chip integrado, compensación automática de pérdida de inserción, conector tipo N |
| impulsado por | Batería de litio de 11,1 V/6,8 Ah Jornada laboral: 3,5 horas (aproximadamente) |
| cargador | Entrada de 100 V ~ 240 V a 50 Hz, salida de 12,6 V/3 A, 2,5 horas para cargarse completamente (nominal). |
| Ciclo de calibración | 12 meses |
| Resistente al agua y al polvo. | IP55 |
| inmunidad electrostática | Cumple con el estándar GB/T17626.2-2018, nivel 3. |
| inmunidad a la radiofrecuencia | Cumple con el estándar GB/T17626.3-2016, nivel X. |
Escenarios de aplicación
▪ Monitoreo del entorno de radiación electromagnética de la estación base de comunicación móvil 5G;
▪ Estaciones base de comunicaciones móviles 5G, 4G, 3G y 2G ubicadas en el mismo lugar;
▪ Monitorización del campo electromagnético de radiofrecuencia de radares, estaciones de navegación, estaciones terrestres de satélite, estaciones receptoras de microondas digitales, etc.;
▪ Monitorización de campos electromagnéticos de onda corta y radiofrecuencia en instalaciones de transmisión de radio y televisión de onda larga, onda media, onda corta, onda ultracorta y otras;
▪ Monitorización de fugas electromagnéticas en hornos de inducción de alta frecuencia, equipos de secado, hornos microondas, terapia de microondas, resonancia magnética nuclear y otros equipos industriales y médicos;
▪ Monitoreo de campos electromagnéticos de baja frecuencia en proyectos de transmisión y transformación de energía de CA, electrodomésticos, vehículos, transporte ferroviario y otros lugares;
▪ Pruebas de salud ocupacional para la exposición a campos electromagnéticos, alta frecuencia, ultra alta frecuencia y microondas en el lugar de trabajo;
▪ Evaluación de la calidad y seguridad del entorno electromagnético;
▪ Medición de la exposición electromagnética y evaluación de la seguridad de las contramedidas electrónicas de defensa.
