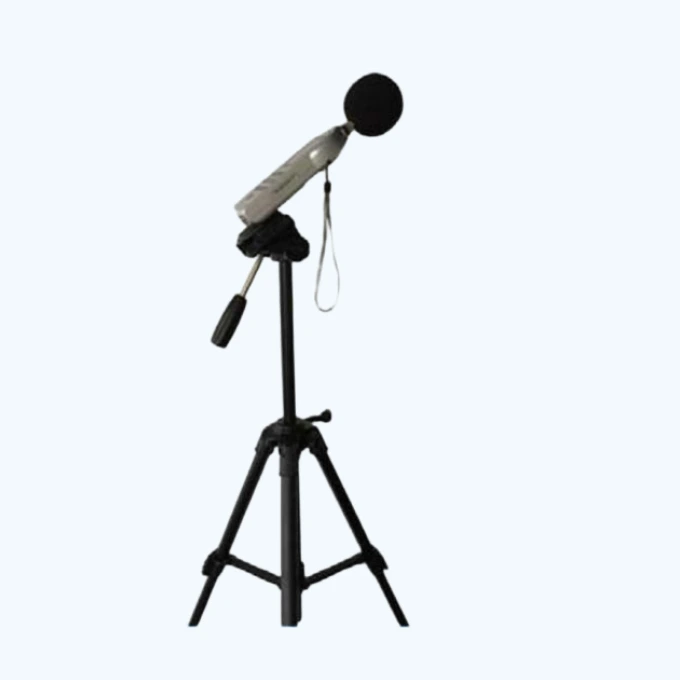

Измеритель уровня звука модели AWA6228+

• Ручной прибор для измерения шума
• Многофункциональный и удобный в использовании измеритель уровня звука (интегрирующий SLM, 1/1 OCT, 1/3 OCT анализатор, шумовой дозиметр).
• Цветной экран 240×320
• Диапазон измерений 20–142 дБ
• Одновременно проводить статистические измерения в реальном времени с помощью ОКТ 1/1, ОКТ 1/3 и дозиметра шума.
• Соответствует стандартам IEC 61672 Класс 1, IEC 61260 Класс 1 и IEC 61252.
• Маркировка CE
• Функция SD-карты на 32 ГБ для точной записи звука и GPS-позиционирования.

• Комплексные измерения шума
• Сертификация по уровню шума в окружающей среде
• Измерение профиля шума в промышленности
• Измерения пикового уровня звука C
• Измерения импульсного шума
• Оценка уровня шума на рабочем месте
• Оценка границ отраслей


▶Интерфейс меню

▶1. Интегрирующая функция

1) Интерфейсы измерения: Lxyi, Lxyp, Lxeq,t, Lxeq,T, Lxmax, Lxmin, Lxpeak, LAE, LC-A, SEL

Примечание: x — это A, C, Z, y — это F, S, I.

2) Время интегрирования: 1 с ~ 99 ч 59 мин 59 с, устанавливается случайным образом.

3) Интерфейс измерения: простой, список, большой, крупный интерфейс. Пользовательский интерфейс.

▶ 2. Функция статистического анализа

1) Основная функция: статистический анализ, круглосуточный автоматический мониторинг уровня шума.

2) Основные показатели измерения: Lxyp, Lxeq,0.5s, Lxeq,T, Lxymax, Lxymin, LxyeqT, SEL, Ln как минимум: 1, 5, 10, 50, 90 с разрешением 0,1 дБ, SD

Примечание: x — A, C, Z, y — F, S, I, n — 1–99

Индексы 24-часовых измерений: Ld, Ln, Ldn.

3) До 28 статистических значений Ln %, два статистических анализатора, каждый из которых имеет 7 предустановленных значений L1, L5, L10, L50, L90, L95 и L99 и 7 заданных пользователем значений Ln. Два статистических анализатора с независимыми весовыми коэффициентами по времени и частоте.

Пользовательский интерфейс

▶ 3. Функция анализа спектра в реальном времени (1/1 октава).

1) Тип фильтра: Параллельный октавный полосовой фильтр, G10=103/10

2) Соответствует стандартам: IEC 61260: 1995 Класс 1

3) Частотные диапазоны: 11 октавных полос, 16 Гц – 16 кГц

4) Частотное взвешивание: можно выбрать A, C, Z.

5) Центральная частота: 16 Гц, 31,5 Гц, 63 Гц, 125 Гц, 250 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц, 8 кГц, 16 кГц

6) Интерфейс измерения: интерфейс списка и построения графиков.

7) Измеряемые параметры: Lxyp, Lxeq,0.5s, Lxeq,T, Lxymax, Lxymin, Tm, NR. Примечание: x — A,C, Z,F0i, y — F,S.

8) Отображение содержимого: Отображение значений и кривых NR и NC в режиме реального времени в процессе измерения.

NR согласно ISO 1996:1971

NC в соответствии со стандартом ANSI S2.12-2008

9) Скорость анализа в реальном времени: 50 раз/с

10) Линейный диапазон уровня: выше 110 дБ. Пользовательский интерфейс.

▶4. Функция отображения спектра 1/3 ОКТ в реальном времени

1) Тип фильтра: Параллельный (одновременный) полосовой фильтр 1/3 октавы, G10=103/10

2) Соответствует стандартам: IEC 61260: 1995 Класс 1

3) Частотные диапазоны: 33 октавных полосы 12,5 Гц–20 кГц

4) Скорость анализа в реальном времени: 50 раз/с

5) Интерфейс измерения: интерфейс списка и интерфейс графика.

6) Измеряемые параметры: Lxyp, Lxeq,0.5s, Lxeq,T, Lxymax, Lxymin, Tm. Примечание: x — A, C, Z, B, D, F0i, y — F, S.

7) Частотное взвешивание: можно выбрать A, C, Z.

8) Линейный диапазон уровня: выше 110 дБ. Пользовательский интерфейс.

▶5. Функция анализа БПФ в реальном времени

1) Номер строки: 2048 строк

2) Частота дискретизации: 48 кГц, 24 кГц, 12 кГц, 6 кГц, 3 кГц

3) Измеряемые параметры: MAX, MIN, LeqT

4) Функции окон: Ханнинг, Бринелль, плоское, прямоугольное. Пользовательский интерфейс.

▶6. Функция дозиметра

1) Обменные курсы: Q3, Q4, Q5, Q6

2) Соответствует стандарту: IEC 61252: 2002

3) Выбираемые пороговые значения: 40-90 дБ

4) Выбираемый критерий: 70-90 дБ

5) Замок с ограниченным доступом.

6) Доза шума: 0,01%-999,99%

7) Параметры измерения: LAsp, LASMAX, LASMIN, TWA, LEX, 8h, LCpeak, LZpeak, LAeq, T, LAVG, ДОЗА

8) Интервал записи: 1 мин.

9) Содержимое журнала: LAVG1m, LAeq1m, LCpeak, LZpeak, LASmax, LASmin

▶7. Функция регистрации данных

1) Зарегистрированные данные можно экспортировать на ПК.

2) Содержимое журнала зависит от авторизованного и открывающего анализатора.

Регистрация мгновенных данных (Lp) и обработанных данных (Leq и другие индексы), частотный анализ.

3) Интервал записи: можно выбрать 20–2000 мс, при этом 20 мс является регулируемой единицей измерения.

▶8. Функция записи на SD-карту и звука.

1) После установки программы SD-карту можно использовать как карту памяти. Сохраненные файлы можно открывать непосредственно в Excel.

2) При подключении к компьютеру через USB-интерфейс, устройство преобразует SD-карту в USB-накопитель.

3) Формат записи: 8000 сэмплов/с при 8 битах.

48000 выборок/с при 32 битах

4) Формат файла: 'WAV', включая информацию о калибровке.

5) Время записи: fs=48k, время записи менее 1 часа на файл; fs=8k, время записи менее 12 часов на файл.

6) Повтор: с помощью счетчика или компьютера

Данные записываются на карту памяти SD, вставленную в шумомер.

▶9. Функция GPS-позиционирования

Измерьте долготу, широту, высоту, скорость движения, которые можно записать вместе с результатами измерения шума.

▶10. Измерение времени реверберации

Если шумомер AWA6228+ может измерять время реверберации в помещении с использованием интегрированного метода импульсной характеристики, указанного в стандарте ISO3382, после установки программного обеспечения для измерения времени реверберации.

Метод интегрированной импульсной характеристики — это метод, при котором кривая затухания уровня звукового давления в помещении получается путем обратного интегрирования квадрата значения импульсной характеристики. Метод интегрированной импульсной характеристики использует современные технологии цифровой обработки, отличающиеся простотой и удобством в использовании. Что еще более важно, метод интегрированной импульсной характеристики в принципе обладает более высокой надежностью и воспроизводимостью, чем метод прерывистого шума. Особенно в низкочастотном диапазоне измерений (<250 Гц) он имеет больше преимуществ. Поэтому для измерений предпочтительнее выбирать метод интегрированной импульсной характеристики. Стандарт ISO 3382:1997 считает, что точность одного значения, измеренного методом интегрированной импульсной характеристики, эквивалентна усредненному значению десяти значений, измеренных методом прерывистого шума. Для этого требуется лишь источник импульсного звука, такой как воздушный шар, петарда, пусковое устройство и т. д. Источник звука отличается компактными размерами, малым весом, простотой в эксплуатации и высокой эффективностью.
